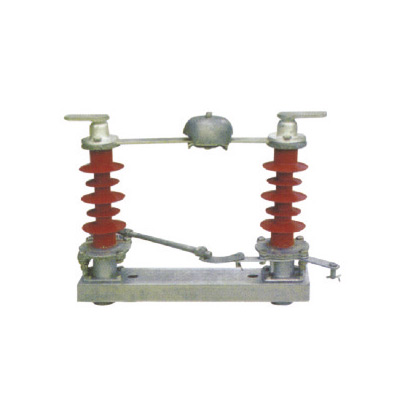

【概要描述】???? 高壓隔離開關是發電廠和變電站電氣系統中重要的開關電器，需與高壓斷路器配套使用，其主要功能是：保證高壓電器及裝置在檢修工作時的安全，起隔離電壓的作用，不能用與切斷、投入負荷電流和開斷短路電流，僅可用于不產生強大電弧的某些切換操作，即是說它不具有滅弧功能；按安裝地點不同分為，屋內式和屋外式，按絕緣支柱數目分為，單柱式，雙柱式和三柱式，各電壓等級都有可選設備。

????? 一、概述

????? 隔離開關適用于三相交流50Hz，額定電壓12KV的戶內裝置。供高壓設備的有電壓 而列負荷載的情況下接通，切斷或轉換線路之用。

????? 二、隔離開關結構解說

????? 常用的高壓隔離開關有G N 19 - 10 ，G N 19 - 10 C ，相對應類似的老產品有G N 6 - 10 ，G N 8 - 10 。現以G N 19 - 10 為例，主要包括下述部分：

????? 1.導電部分
　　由一條彎成直角的銅板構成靜觸頭，其有孔的一端可通過螺釘與母線相連接；另一端較短（零件1，2），合閘時它與動刀片（動觸頭）相接觸。

　　兩條銅板組成接觸條（零件3），又稱為動觸頭，可繞軸轉動一定角度，合閘時它夾持住靜觸頭。兩條銅板之間有夾緊彈簧（零件4）用以調節動靜觸頭間接觸壓力，同時兩條銅板，在流過相同方向的電流時，它們之間產生相互吸引的電動勢，這就增大了接觸壓力，提高了運行可靠性。在接觸條兩端安裝有鍍鋅鋼片（零件6）叫磁鎖，它保證在流過短路故障電流時，磁鎖磁化后產生的相互吸引的力量，加強觸頭的接觸壓力，從而提高了隔離開關的動，熱穩定性。

???? 2.絕緣部分
　　動靜觸頭分別固定在兩套支持瓷瓶（零件12）上。對型號中帶C的，動觸頭固定在套管瓷瓶上。為了使動觸頭與金屬的，接地的傳動部分絕緣，采用了瓷質絕緣的拉桿絕緣子（零件7）。

???? 3.傳動部分
　　有主軸，拐臂，拉桿絕緣子等。

???? 4.底座部分
　　由鋼架組成。支持瓷瓶或套管瓷瓶以及傳動主軸都固定在底座上。底座應接地?？傊?，隔離開關結構簡單，無滅弧裝置，處于斷開位置時有明顯的斷開點，其分合狀態很直觀。
